Mismo método · lote completoOcho recorridos.
Ocho recorridos.
Una lectura común.
El piloto económico G‑04 ahora procesa todos los videos disponibles de PROCA con la misma disciplina: fotogramas, líneas, puntos de fuga, topología y candidatos de mobiliario. Cada recorrido conserva su evidencia y sus incertidumbres.
Modelo cercano a realidad · G‑03 + G‑04
Texturas, muebles, fachada y estructura.
Este es el modelo espacial rico que faltaba en la vista del lote. Sus recintos y mobiliario provienen del levantamiento PROCA; las nuevas fuentes se usan como evidencia y control de puntos de fuga.

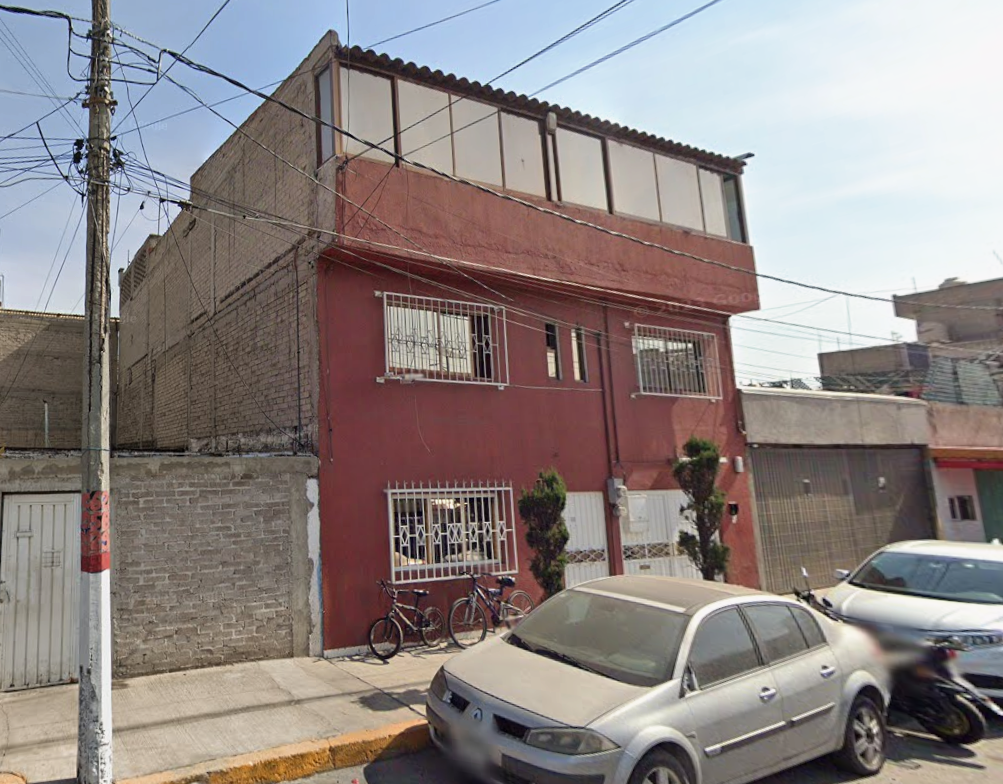

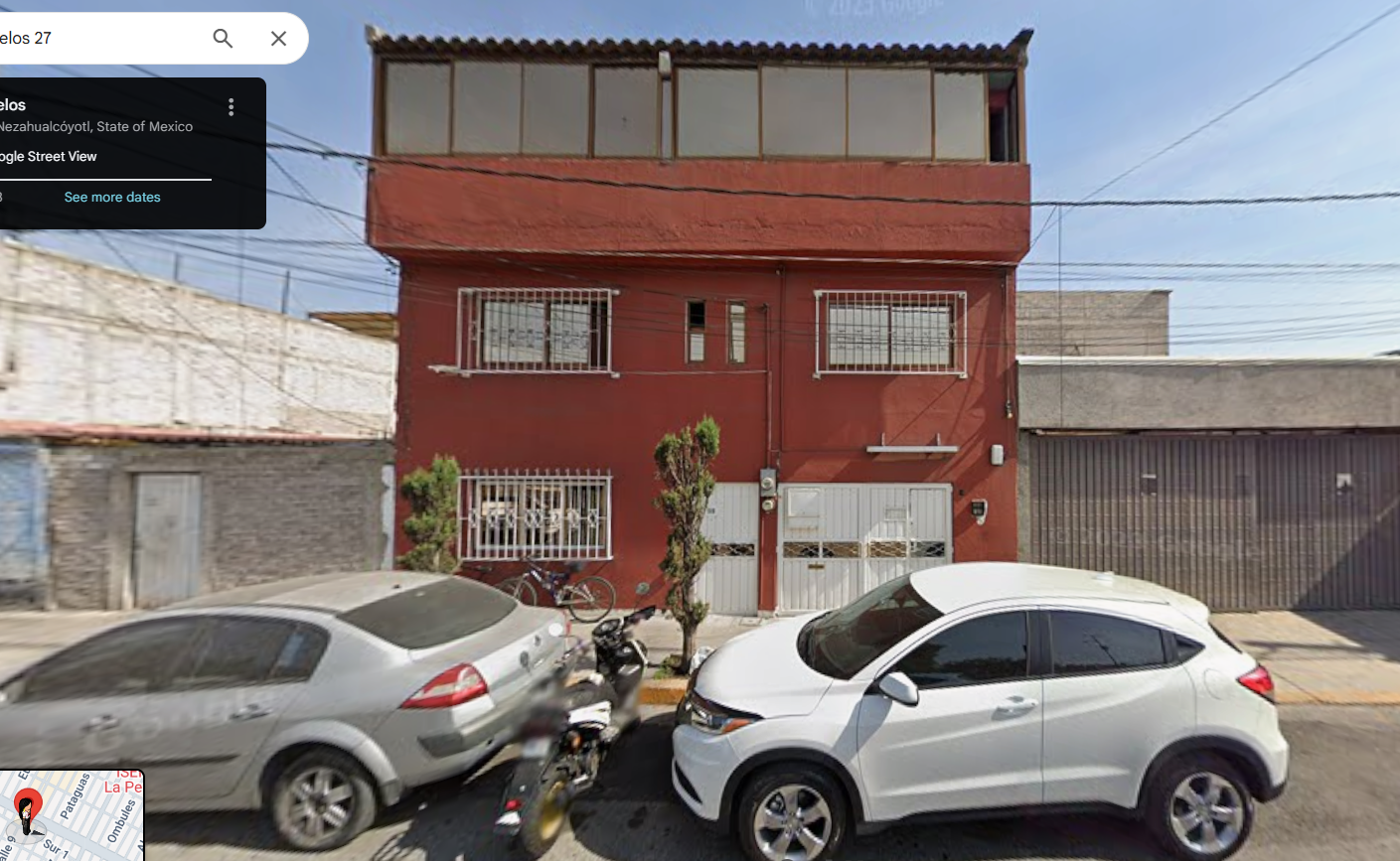

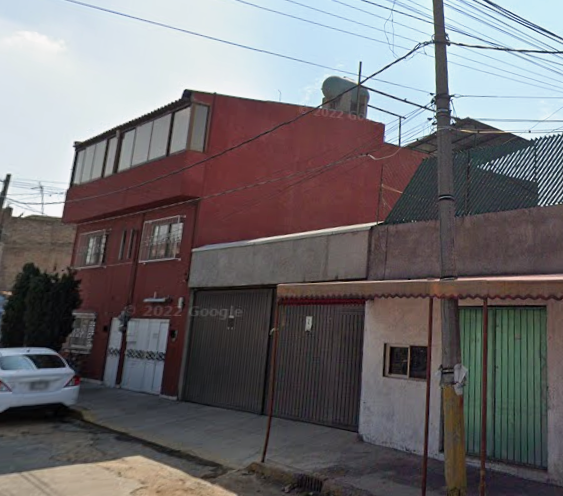

Las fotografías exteriores funcionan como restricción de envolvente: frente proporcional de aproximadamente 9.2 m, dos oficinas gemelas hacia la calle y un volado separado. No se inventan texturas para sustituir la evidencia.
Abre el visor para cambiar entre texturizado, vacío, color, estructura y matemática.Abrir el modelo a pantalla completa ↗
G‑04 / BATCHTopología acumulativa + puntos de fuga de los ocho recorridos
Selecciona un video para cambiar la hoja de control
Ocho fuentessíntesis esquemática · no métrica
observadoproporción inferidatrayectoria de video
Escala pendienteUna línea o punto de fuga restringe orientación; no convierte el video en una medición.
Cómo leer el lote
La misma regla para cada fuente.
El sistema no borra los errores: los hace visibles y comparables. Así podemos corregir un cierre de habitación, una pendiente o una ruta sin reescribir todo el modelo.
Observado
Lo que aparece directamente en cuadros nítidos y vuelve a aparecer al regresar.
- cruces de puertas y cambios de piso
- objetos grandes y familias de muebles
- relaciones de patio, escaleras y cubiertas
Inferido
Lo que se propone para construir un espacio navegable, con rango y etiqueta.
- cajas proporcionales de habitaciones
- alineaciones entre recorridos
- módulos paramétricos de cocina y taller
No recuperable
Lo que no debe convertirse en geometría afirmativa con este material.
- escala absoluta y espesores
- lo que queda detrás de cortinas
- cotas para fabricar o construir
Error visible
Cada salida conserva fuente, tiempo y confianza para que una corrección sea trazable.
- comparar video contra video
- marcar contradicciones
- reemplazar sólo la capa afectada
Flujo económico
Automatizar primero; medir después.
La primera corrida ya entrega una base de revisión. El siguiente gasto debe dirigirse sólo a los lugares donde las líneas o las fuentes se contradicen.
Decodificar
Metadatos, nitidez, luminancia, bordes y fotogramas candidatos.
por lote, localGeometría
Canny, Hough y filtro de puntos de fuga conservadores.
sin nube 3D caraTopología
Entradas, salidas, cruces, retornos y conexiones entre zonas.
grafo espacialObjetos
Gabinetes, mesas, equipos y talleres como familias simplificadas.
detalle selectivoCorrección
Revisar excepciones y pedir sólo las medidas que desbloquean el conjunto.
humano por excepciónPrimera corrida del lote
Qué corregiremos cuando aparezca un error.
Esta versión no se presenta como levantamiento. Es una base de comparación: si un video nuevo contradice una conexión o un techo, se reemplaza su evidencia y se vuelve a ejecutar la misma capa.
Registro auditable

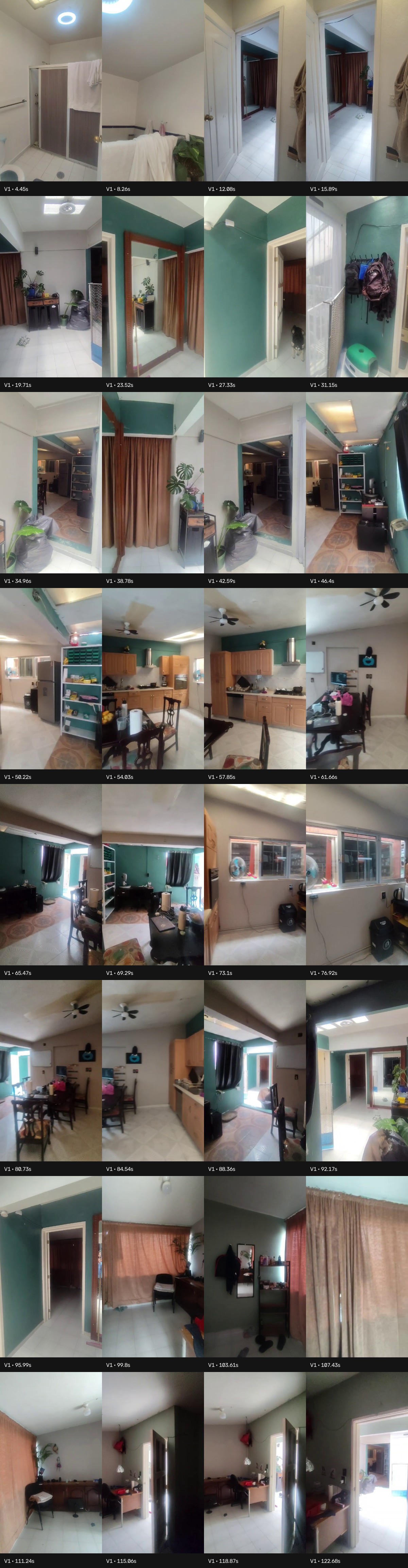

Dentro de la experiencia quedan los reportes individuales, las métricas por segundo, los 256 fotogramas y sus superposiciones de líneas. No se publica ningún MP4 fuente.
Alta utilidadtopología, orientación, inventario grande
Media utilidadproporciones y mobiliario paramétrico
No afirmarmetros, espesores y fabricación
Corrección baratacambiar evidencia de un video, no todo el sistema
Siguiente mejora
Capturar una repetición original en 4K, con movimiento lento, una tarjeta ChArUco o AprilTag y una medida láser por ambiente. Esa combinación debería elevar la certeza geométrica más que añadir modelado manual.
Leer reporte del lote →Volver a PROCA →
